燈帶雙色溫調光調色芯片2N90R
作者： 來源：本站 發表時間：2022-01-06 10:39:14 瀏覽：次

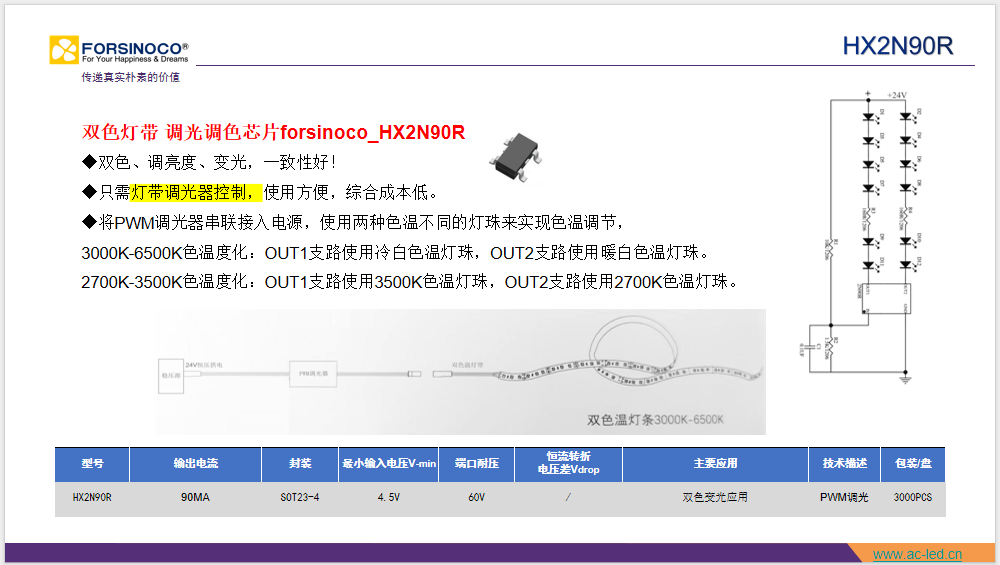

產品概述
燈帶調色溫芯片2N90R
應用說明：
將PWM調光器串聯接入電源，使用兩種色溫不同的燈珠來實現色溫調節，OUT1支路使用冷白色溫燈珠，OUT2支路使用暖白色溫燈珠。
調節色溫過程如下：調光程度小時，輸入端電壓小，OUT1支路關閉，OUT2支路導通，此時表現為暖白色；隨著調光程度逐漸變大，輸入端電壓增大，OUT1支路開始導通，OUT2支路繼續導通，此時表現為暖白色和冷白色混光；繼續增大調光程度，輸入端電壓繼續增大，OUT1支路繼續導通，OUT2支路關閉，此時表現為冷白色。
綜上所述，調光程度由小變大，即可實現暖白色到冷白色的連續調節色溫。同理，調光程度由大變小，即可實現冷白色到暖白色的連續調節色溫。
?
